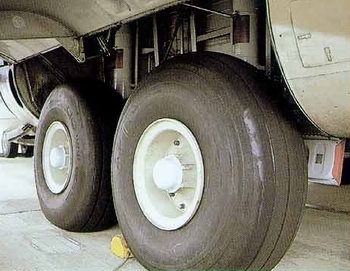

C-130的主起落架机轮
上单翼也是C-130的一大特点，当然此布局第一次被采用不是在C-130上。二战时上单翼的设计并不流行，因为中低翼布局能令起落架的高度缩短，且制造上较为简易。但随着运输机吨位体积的不断飙升，中低翼设计的缺点越来越突出：增大的螺旋桨使得机翼离地的距离必须增大，但这样的话沉重的机身离地距离也增大了，对机身强度、起落架的要求更高了，装卸货物也很麻烦。因此上单翼在这个时候就很可贵了：即可留出足够离地距离给螺旋桨（也包括翼吊式喷气式发动机），又使得机身能贴近地面。战后大量运输机采用了上单翼布局。C-130机翼的详细资料为：翼根翼型为NACA64A318，翼尖翼型NACA64A412，上反角2°30′，安装角翼根3°，翼尖0°，1/4弦线后掠角0°。全金属双梁受力蒙皮结构，机械加工的整体加强变厚度蒙皮壁板，长度14.63米。副翼由普通铝合金制成。串联式液压助力器，由两套独立的液压系统供压。副翼上有调整片。富勒式铝合金后缘襟翼，机翼前缘用发动机引气防冰。
点击查看更多图片

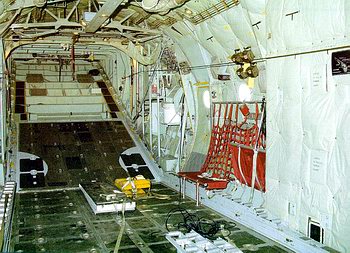

从内部看C-130的货舱门
C-130的主起落架舱也设计得很巧妙，起落架收起时处在机身左右两侧旁突起的流线型舱室内。这个设计使得起落架舱不会占用宝贵的主机身空间，大大方便了货舱的设计，且使得主机身的结构能够连续而完整，强度大。另外一个好处是这种设计左右主轮距较宽，在不平坦的简易跑道上稳定性好。当然缺点也很明显：突起的起落架舱增大了飞行阻力，但总体上利大于弊，因此这一设计也为之后的各种运输机沿袭。C-130起落架舱内还装有用于启动四台主发动机的辅助动力装置，在战地条件下不需要地面设备的帮助就可以起飞或移动。
点击查看更多图片
