星战士:F-104战斗机家族(4)

时间:2012-07-05 10:02 责任编辑:B0B体育平台下载_必威APP官网-手机版|投注 来源:B0B体育平台下载_必威APP官网-手机版|投注 点击:

  F-104C空中加油

  F-104C装备的武器分为固定安装的机炮和外挂的导弹、各种炸弹和火箭弹等两部分。在前机身座舱下左侧机内安装有1门20毫米M61“火神”(Vulcon)6管炮,备弹量为480发。机炮系统总重约300千克(包括供弹装置和弹药等)。M61火神炮

  F-104C战斗机共有5个外部武器挂架:两个翼尖挂架(N0.1和N0.5)、两个翼下挂架(N0.2和N0.4)、1个机身下挂架(N0.3)。翼尖挂架是专用挂架,每个最大挂载能力为454千克,可挂1枚“响尾蛇”AIM-9空对空导弹或1个664升副油箱;每个翼下挂架的最大挂载能力为454千克,可挂1枚实际重量小于454千克的炸弹、或1个火箭弹发射器、或1个739升的副油箱;机身下挂架的最大挂载能力为907千克。在5个挂架中只有N0.2~N0.4三个挂架可挂载各种空对地武器。几种典型火力配置方案如下:

  1、F-104C空对空截击

  (1)每个翼尖挂架挂1枚“响尾蛇”AIM-9导弹,每个翼下挂架挂1个MA-2火箭弹发射器;

  (2)每个翼尖挂架挂1枚“响尾蛇”AIM-9导弹,每个翼下挂架挂1个739升的副油箱;

  (3)翼尖挂架挂两个664升的副油箱,翼下挂架挂两个MA-2火箭弹发射器;

  2、F-104C空对地攻击

  (1)每个翼尖挂架挂1枚“响尾蛇”AIM-9导弹,每个翼下挂架挂1个MA-2火箭弹发射器,机身下挂架挂实际重量小于907千克的炸弹;

  (2)每个翼尖挂架挂1枚“响尾蛇”AIM-9导弹,每个翼下挂架挂1颗454千克炸弹,机身下挂1颗454千克炸弹;

  (3)每个翼尖挂架挂1个664升副油箱,每个翼下挂架挂1个MA-2火箭弹发射器;

  (4)每个翼尖挂架挂1个664升副油箱,每个翼下挂架挂1颗454千克炸弹,机身下挂1颗454千克炸弹。

  (5)每个翼尖挂架挂1个664升副油箱,每个翼下挂架挂1个739升副油箱,机身下挂1颗B28EX型核炸弹或B43、B57、B61核炸弹。

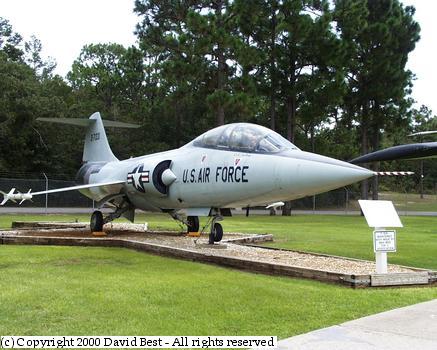

  F-104D

  F-104D是C型的双座教练型,发动机与C型飞机相同,去掉了机炮,保留了5个外挂架(有的资料说机翼下没有外挂架,只在翼尖挂“响尾蛇”导弹)。1958年11月开始交付,1959年9月交付完毕,共生产了21架。
